Grundlagen der Elektronik - Demonstration im Physikraum - |
Bilder
zum Vergrößern anklicken |
Um mit dem Programm "Einführung in das Lehrplanthema Elektronik" effektiv arbeiten zu können, sollte im Unterricht eine Demonstration der Transistorfunktion im Zusammenspiel mit verschiedenen Sensoren, wie z. B. Fotowiderstand, Heiß- oder Kaltleiter integriert sein. Damit wird verdeutlicht, dass die Collector-Emitter-Strecke eines Transistors leitend wird, sobald am Basis-Anschluss ca. 0,7 - 0,8 Volt anliegen (= Transistor-Durchbruchs-Spannung), d.h. eine Glühlampe als Verbraucher leuchtet bzw. ein Relais bekommt Spannung und zieht an:
|

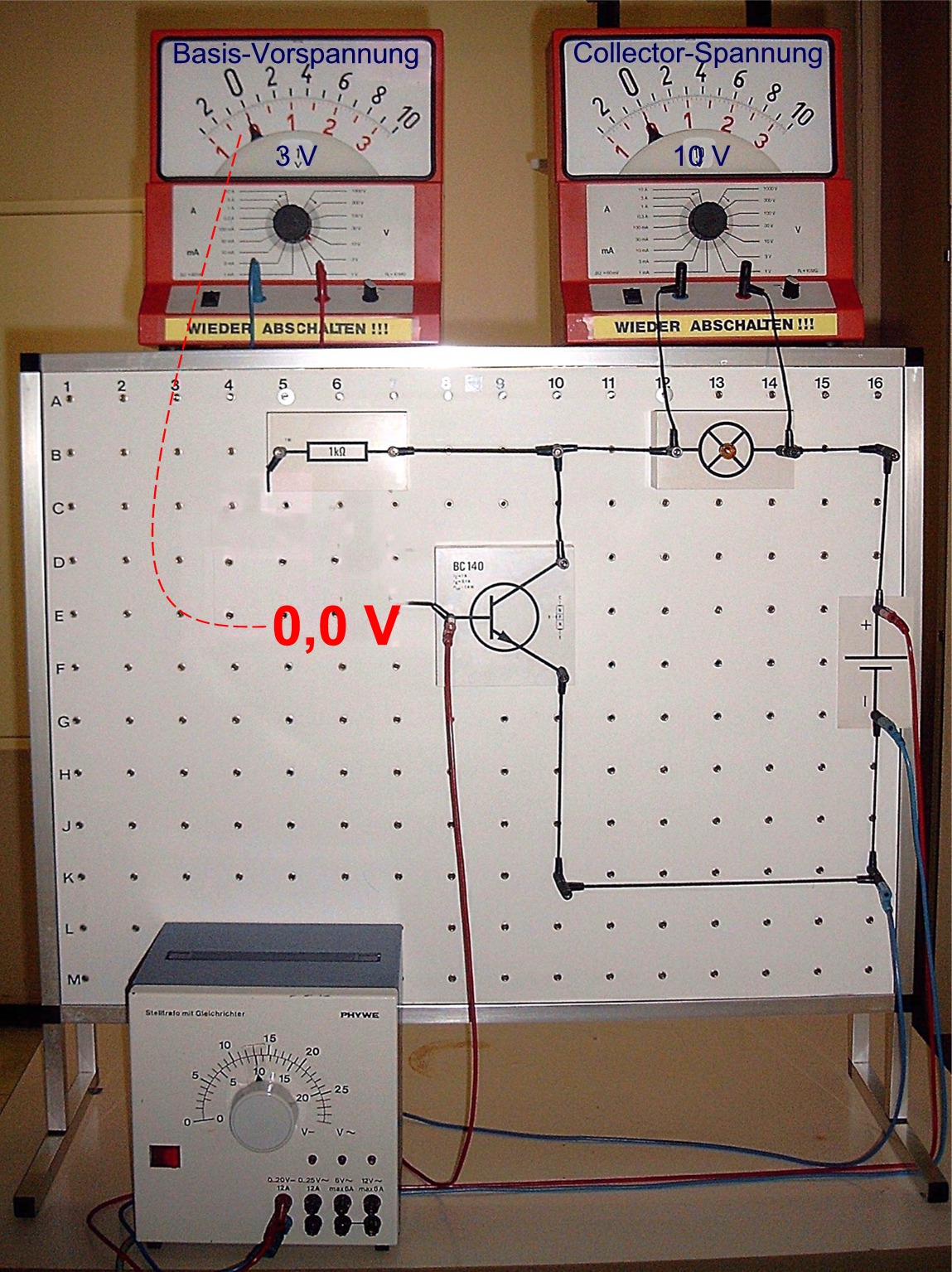

Basis-Anschluss
offen |

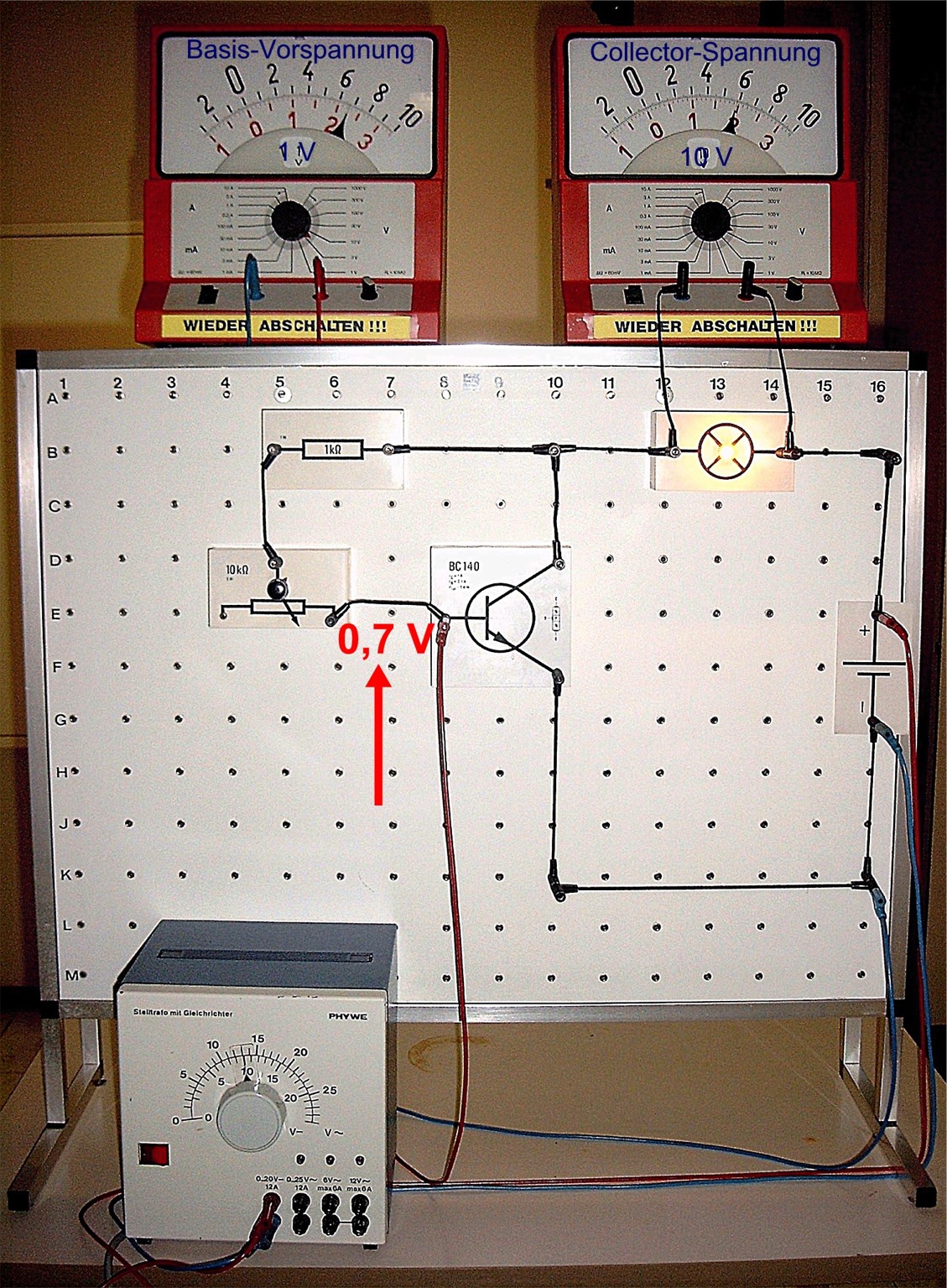

Basis-Vorspannung
über Drehwiderstand geregelt |

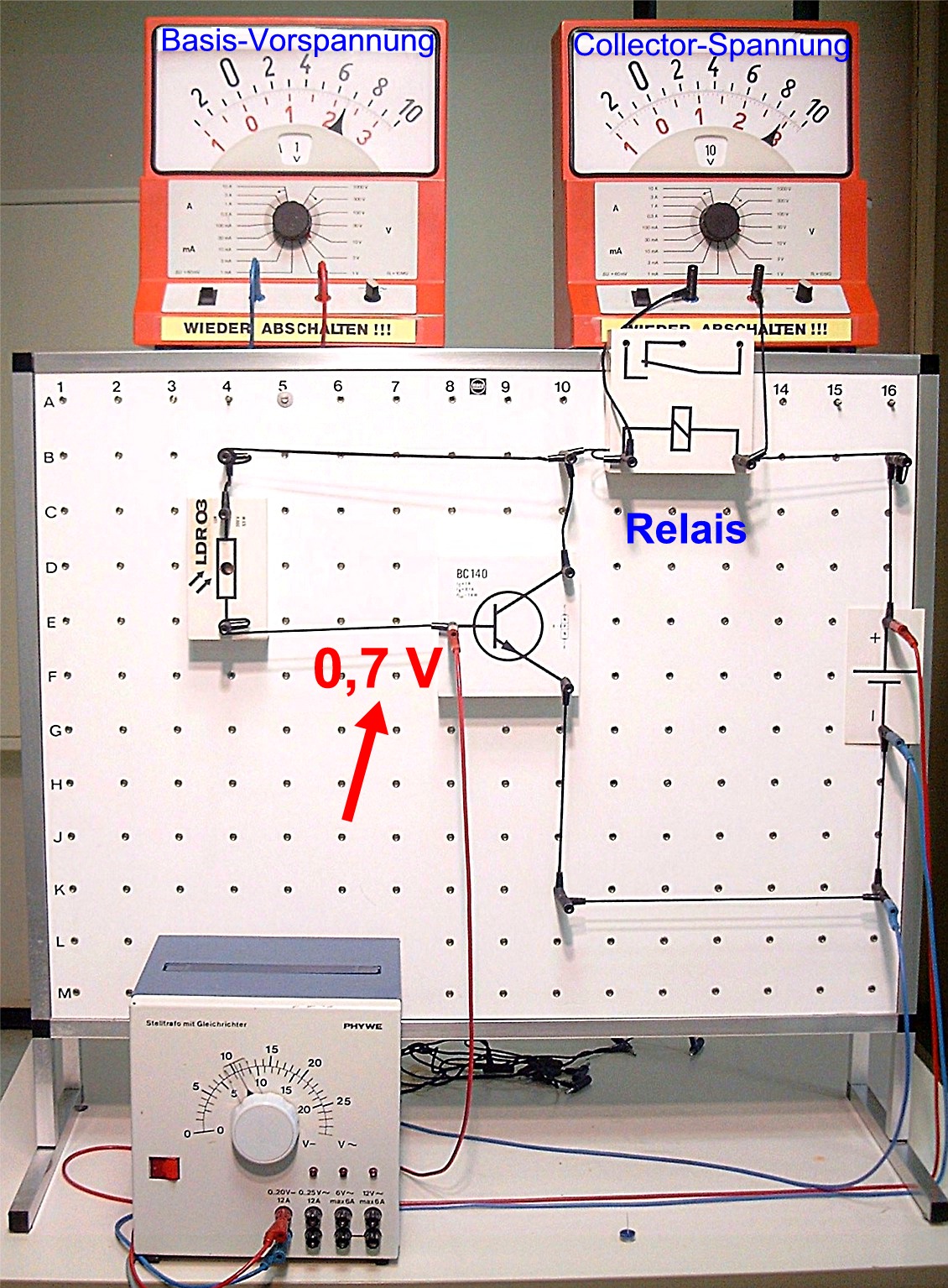

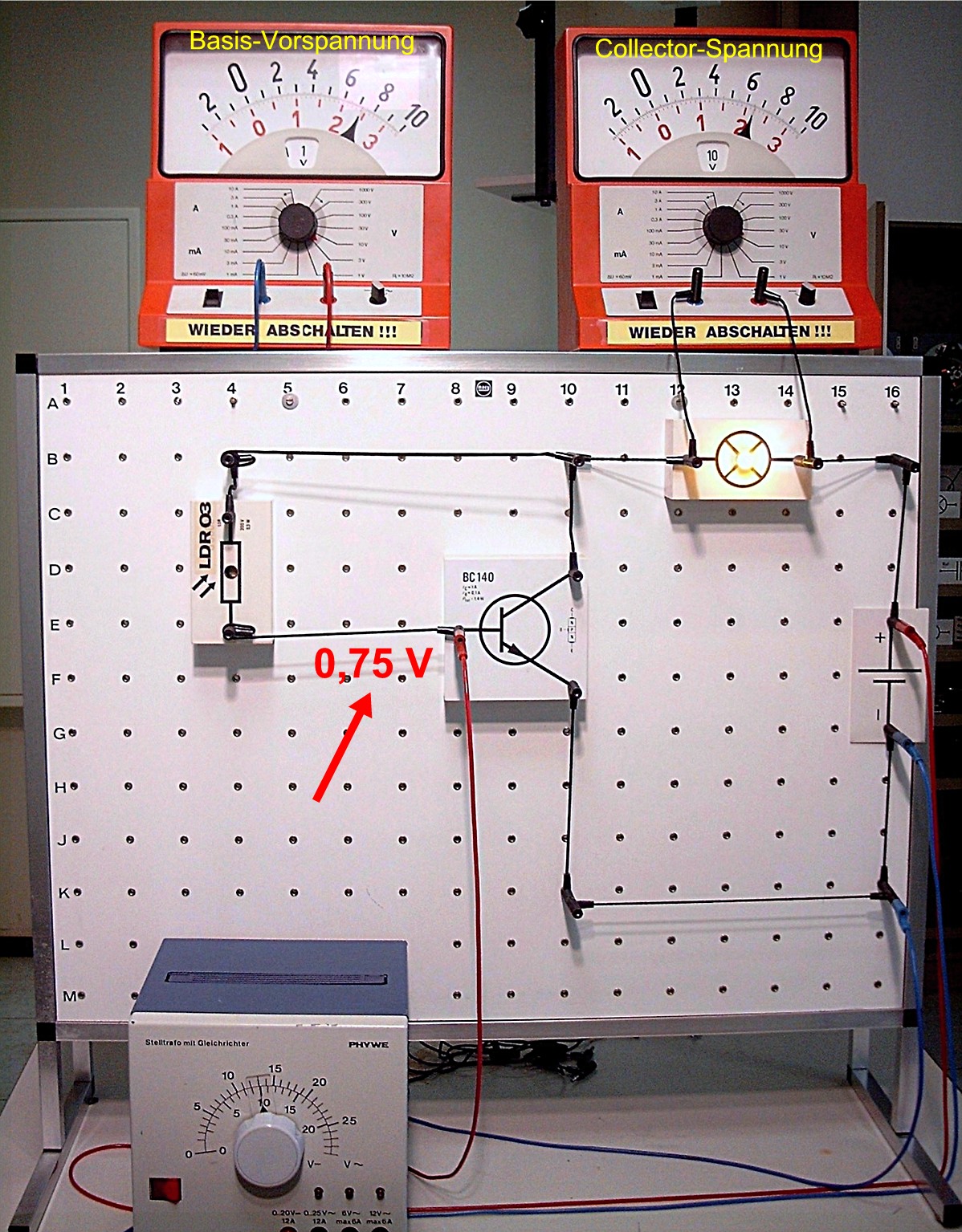

Fotowiderstand
steuert Transistor |

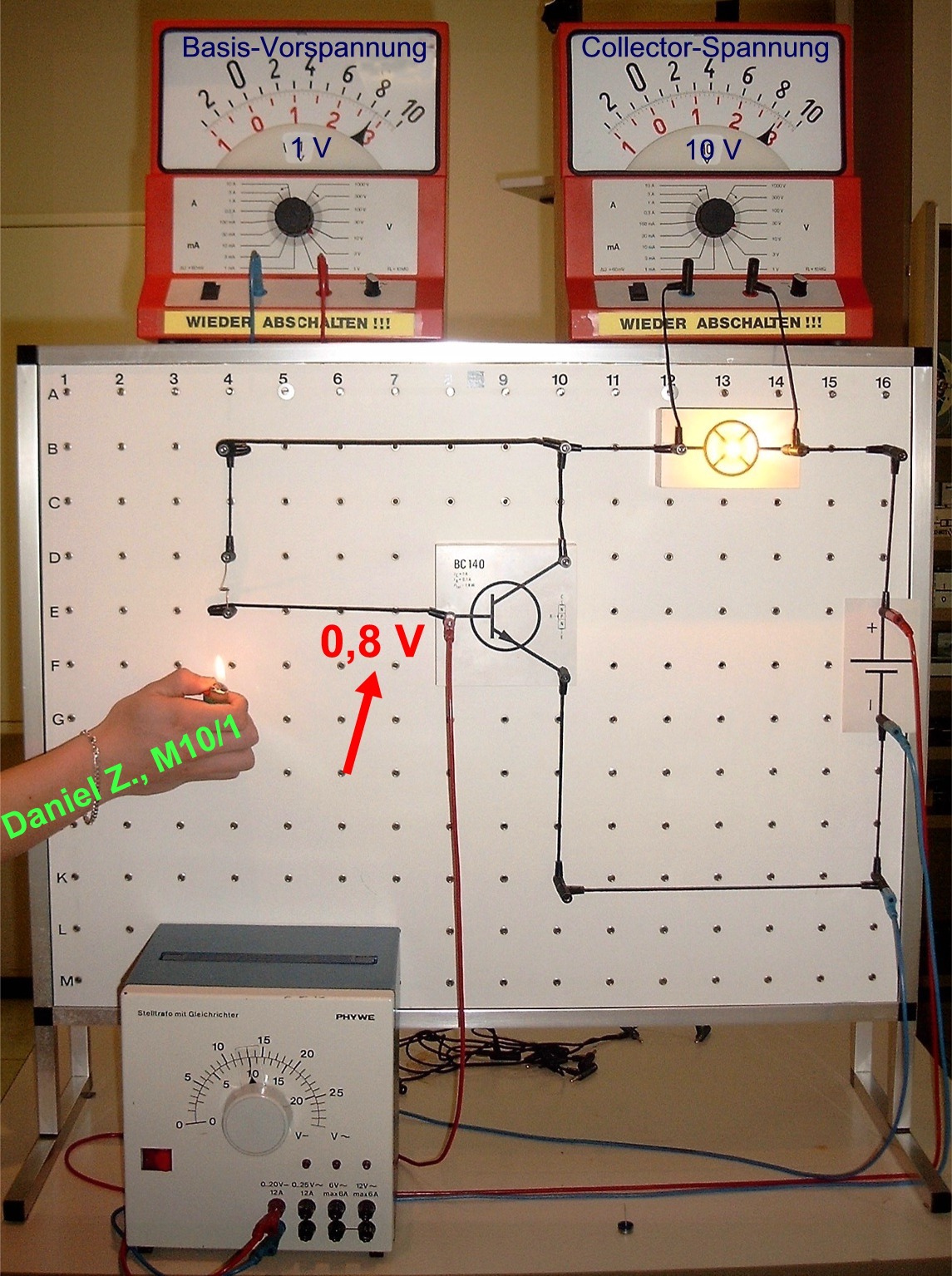

Heißleiter
steuert Transistor |
Mögliche
Versuchsaufbauten |

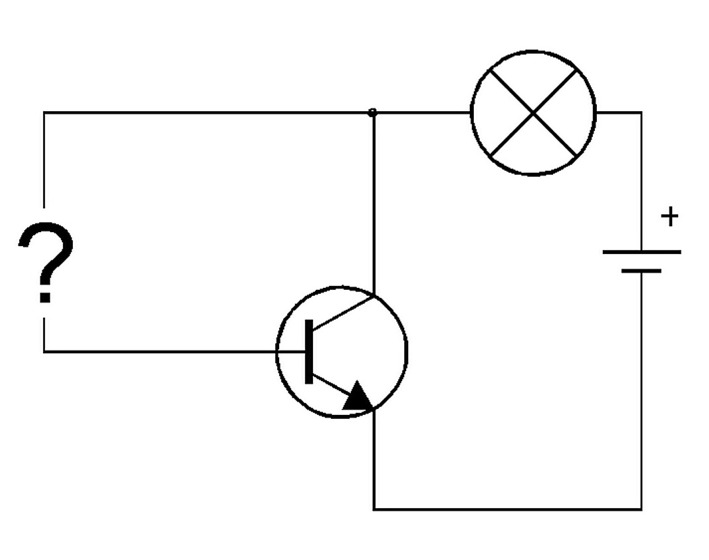

Basis-Anschluss
offen |

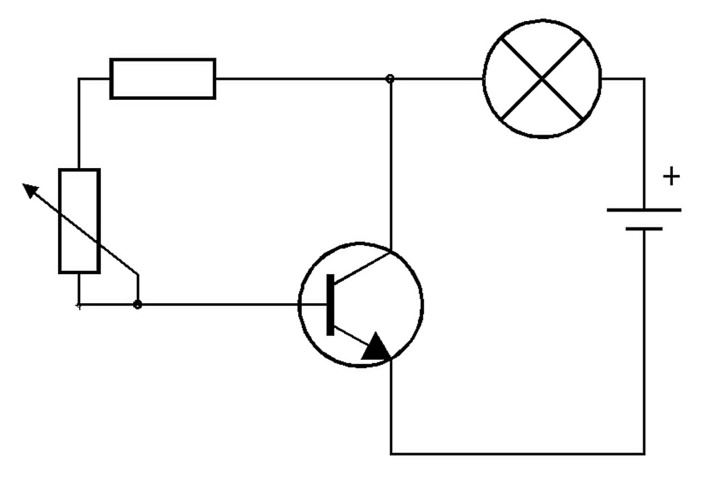

Basis-Vorspannung
über Drehwiderstand geregelt |

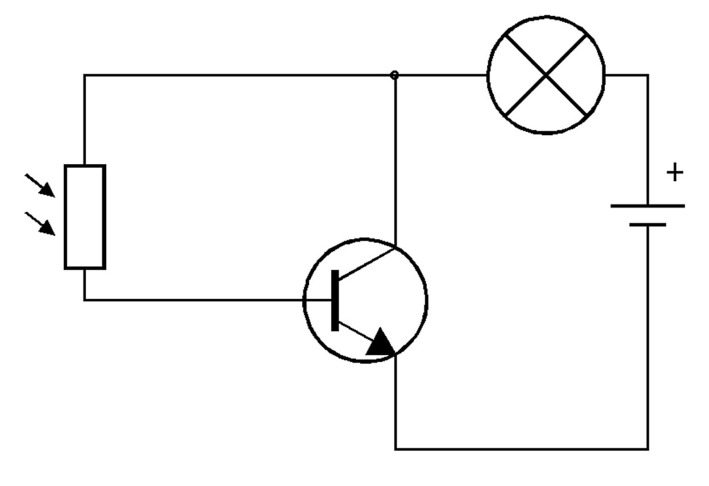

Fotowiderstand
steuert Transistor |
Heißleiter
steuert Transistor |
|
