"Feuchtigkeits-Sensor" |
 |
|
Bilder
zum Vergrößern anklicken |
Diese Schaltung eignet sich ideal, um in den Bereich Elektronik einzusteigen. Es handelt sich dabei um eine sog. Darlington-Schaltung, die universell verwendet werden kann: Als Feuchtigkeitssensor, Füllstandsanzeiger, Regensensor, Blumenwächter, Überlaufalarm, oder als (Finger-) Berührungsschalter - je nach verwendetem oder Eigenbau-Sensor.
|
 |
|||||||||
Die
Anzeige (V = Verbraucher) kann individuell
durch Leuchtdiode (LED), akustischer Alarm mittels Piezoelement oder Impulssummer
erfolgen. Fügt man für V
ein Relais ein, kann mit dessen Arbeitskontakt ein größerer
Verbraucher geschaltet werden. |
||
 |
 |
 |

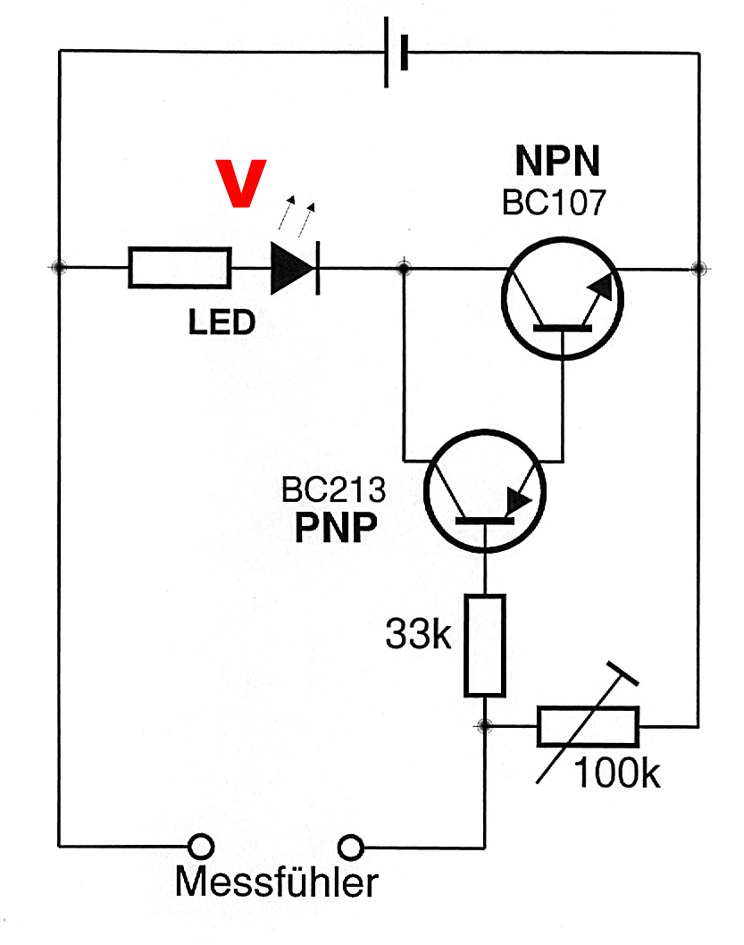

Schaltplan |

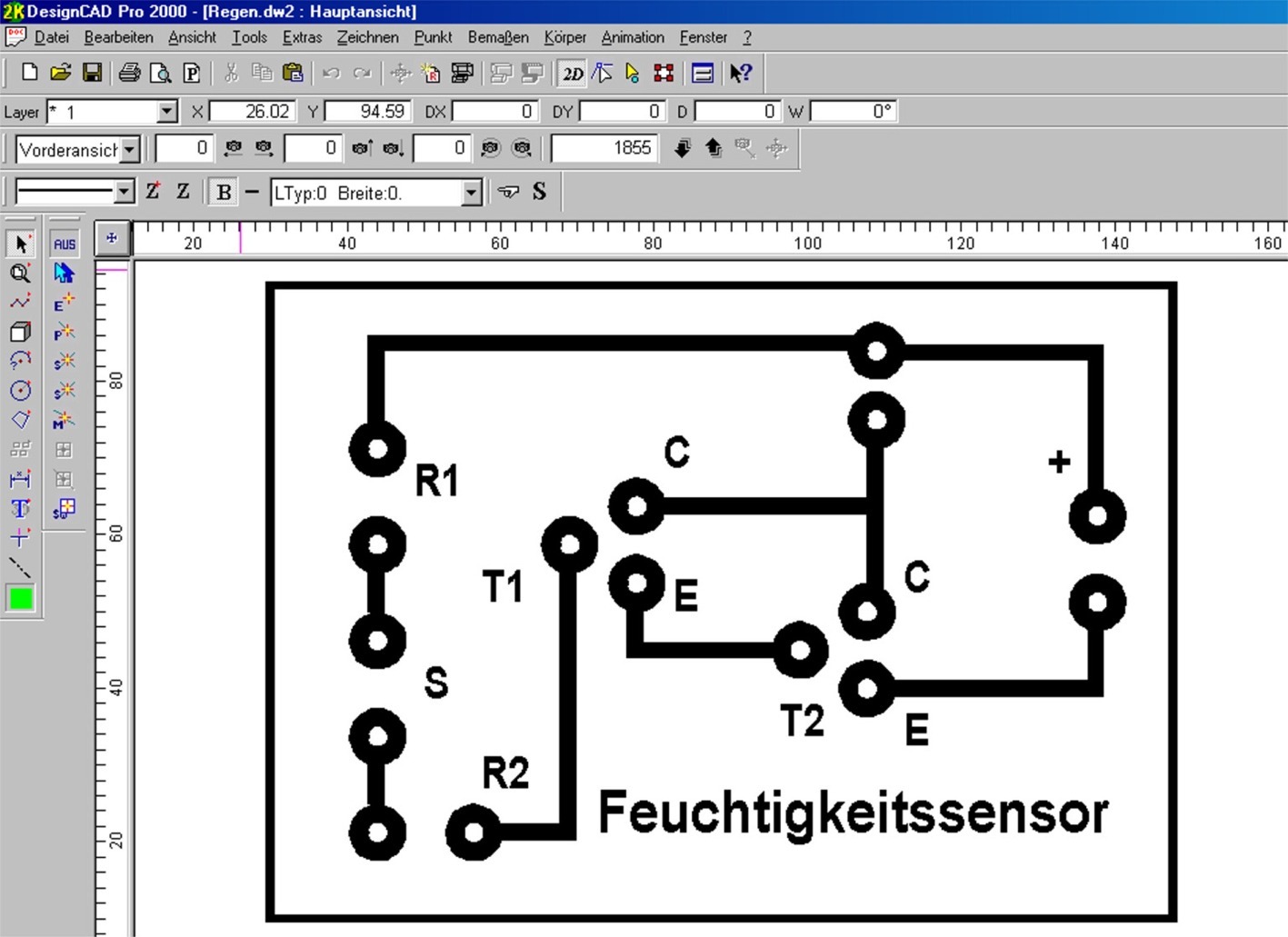

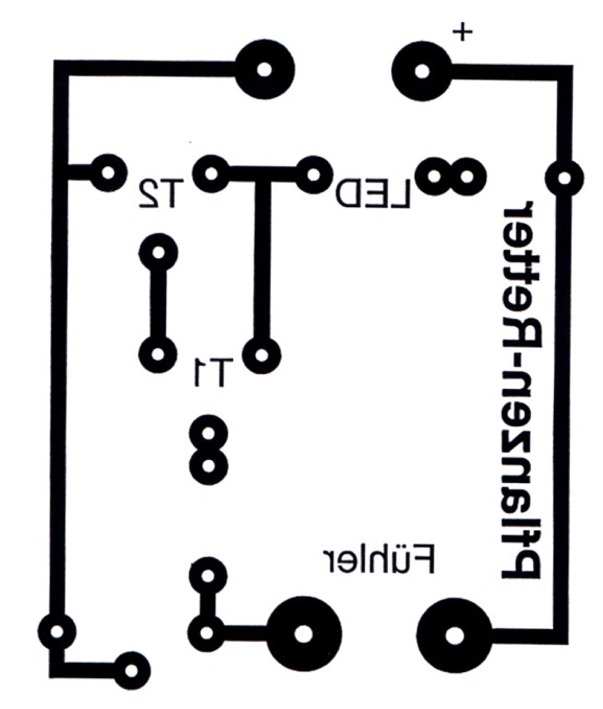

Layout |

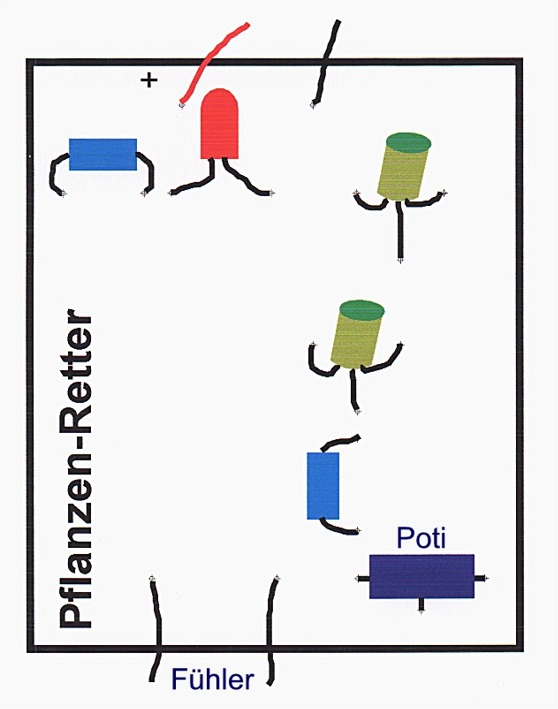

Bestückungsplan |
Als
Fühler eignen sich übliche Kupfer- oder Silberdrähte dickeren
Querschnitts >1mm. Wird der Widerstand R1 durch ein Poti ersetzt, kann
damit der Feuchtigskeitswert eingestellt werden, bei der die LED zu leuchten
beginnt. Diese kann übrigens problemlos durch eine blinkende Leuchtdiode
ausgetauscht werden. Die Schaltung kann mit einer 9-Volt-Batterie betrieben werden. |
||
Und

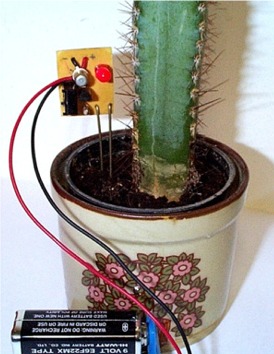

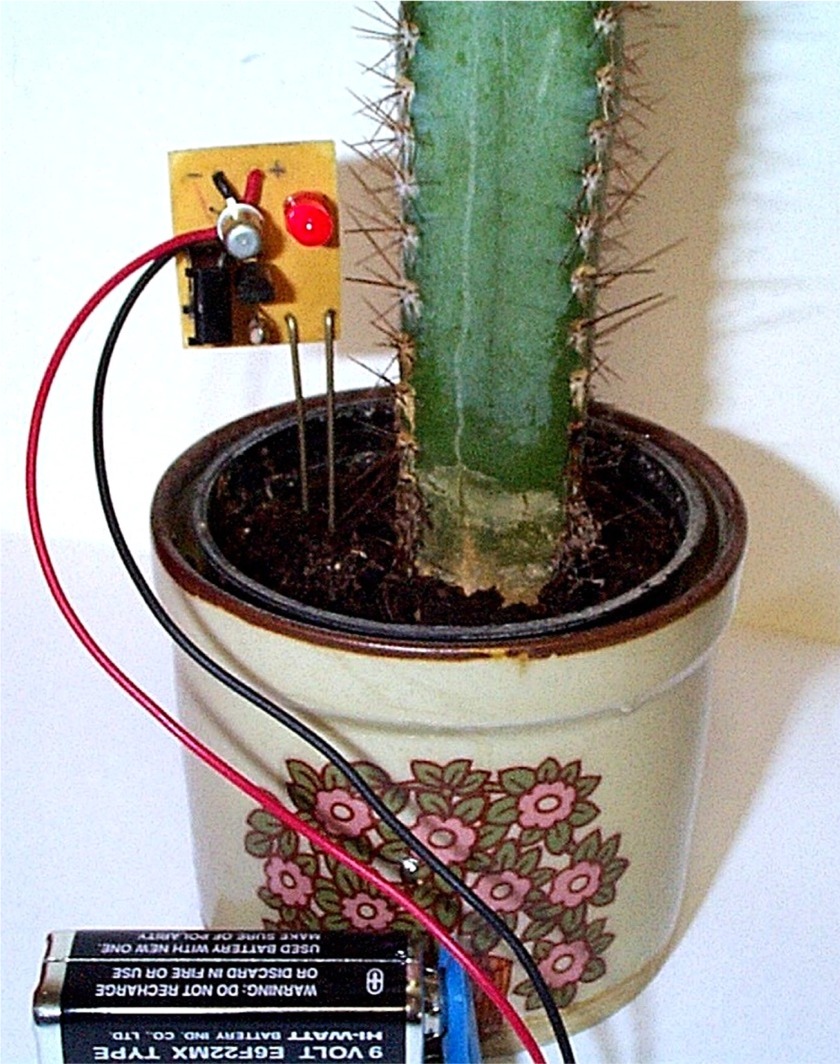

wer mitten in der Nacht geweckt werden möchte, wenn die Blumen Wasser
brauchen, kann anstelle der Leuchtdiode (Polung beachten!) einen entsprechend
lautstarken Impulssummer verwenden (...) |
||
|
||
