Technisches Zeichnen


Mögliche Prüfungsthemen im Mittleren Bildungsabschluss:

Durchdringungen

Zu zeichnen sind jeweils die 3-Seitenansicht, eine fehlende Ansicht aus 2 gegebenen Ansichten und/oder das Raumbild.

Die Aufgaben sollten so formuliert sein, dass sowohl problem-lösendes Arbeiten als auch Transferleistungen geprüft werden.

- Dreieck-Prisma durchdringt waagrecht einen senkrecht stehenden Quader
- Dreieck-Prisma durchdringt schräg einen senkrecht stehenden Quader
- Dreieck-Prisma durchdringt waagrecht einen senkrecht stehenden Quader über eine Quaderkante
- Dreieck-Prisma durchdringt schräg einen senkrecht stehenden Quader über eine Quaderkante

- Dreieck-Prisma durchdringt Dreieck-Prisma
- Quader durchdringt Dreieck-Prisma

- Quader durchdringt waagrecht eine senkrecht stehende Sechseck-Säule über 2 Sechseckkanten
- Quader durchdringt schräg eine senkrecht stehende Sechseck-Säule über 2 Sechseckkanten

- Dreieck-Prisma durchdringt waagr. eine senkrecht stehende Sechseck-Säule ü. 2 Sechseckkanten
- Dreieck-Prisma durchdringt schräg eine senkrecht stehende Sechseck-Säule ü. 2 Sechseckkanten

- Zylinder durchdringt waagrecht einen senkrecht stehenden Quader über eine Quaderkante
- Zylinder durchdringt schräg einen senkrecht stehenden Quader über eine Quaderkante

- Zylinder durchdringt waagrecht einen größeren Zylinder
- Zylinder durchdringt schräg einen größeren Zylinder

- Halbschnitt-, Viertelschnitt- und Vollschnittdarstellungen

Je nach Aufgabenschwerpunkt kann die Konstruktion der Abwicklung verlangt werden.

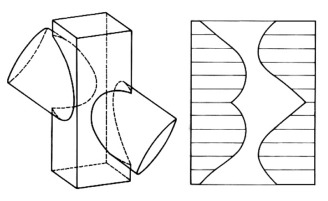

Einige Beispiele:



Mögliche Prüfungsthemen im Qualifizierenden Abschluss:


Die Aufgaben sollten so formuliert sein, dass sowohl problemlösendes Arbeiten als auch Transferleistungen geprüft werden.

Ergibt sich die TZ-Aufgabe nicht aus den übrigen Prüfungsinhalten, gelten die nachfolgenden Schwerpunkte. Zu konstruieren sind jeweils die 3-Seitenansicht und/oder das Raumbild:


- Quadrat- oder Rechteckpyramide mit waagrechtem Schnitt (Pyramidenstumpf)
- Quadrat- oder Rechteckpyramide mit Schrägschnitt
- Quadrat- oder Rechteckpyramide mit Dreiecksdurchbruch
- Quadrat- oder Rechteckpyramide mit Trapezdurchbruch

- Grundkonstruktion 6-Eck

- 6-Eck-Pyramide
- 6-Eck-Pyramide mit waagrechtem Schnitt
- 6-Eck-Pyramide mit Durchbruch

- Zylinder mit Nut und/oder Durchbruch
- Zylinder aneinandergefügt, mittig/außermittig (z.B. Hantel, Kurbelwelle, usw.)
- Bohrung(en) durch Quader (senkrecht, waagrecht)

Möglich sind auch Kombinationen der o. g. Beispiele bzw. zusammengesetzte Körper (Pyramide auf Platte, Platte auf Pyramide, Zylinder auf Grundplatte, usw.)


Einige Beispiele:
