Projekt:
Gewächshaus
|
|
Bilder
zum Vergrößern anklicken |
 |
Es
wird versucht, den größten Teil der F10/M10-Lehrplaninhalte
des Gewerblich-technischen-Bereiches an einem einzigen Projekt umzusetzen.

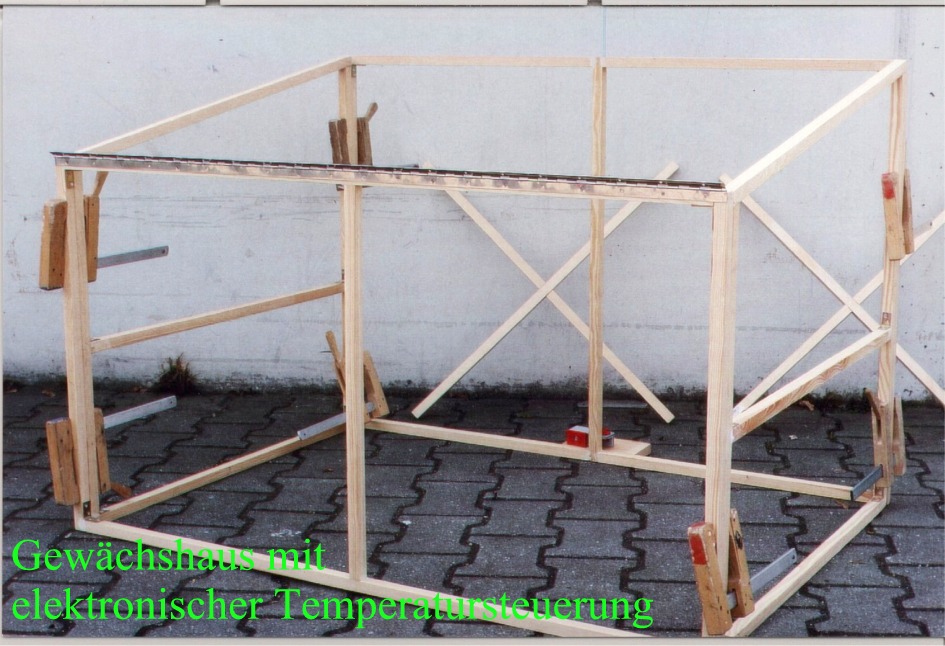

Ziel ist es, ein temperaturgeregeltes Gewächshaus zu entwickeln,
dessen Innentemperatur elektronisch gemessen wird und die Dachfläche
sich dann bei Bedarf öffnet oder schließt. Die Dachfläche
ist mit einem Scharnier beweglich angebracht. Das Klima im Inneren wird
somit reguliert. |
Plexiglasflächen
oder Folienbespannung sollen später einmal die Innenauskleidung des
Holzgerüstes darstellen. Zumindest für die Dachfläche wären
Plexiglas oder noch besser, temperaturneutralere Stegplatten aus Kunststoff,
die im Baumarkt erhältlich sind, empfehlenswert. |
|
 |

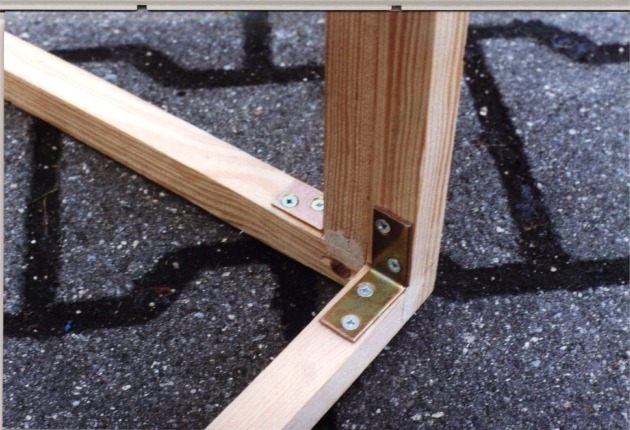

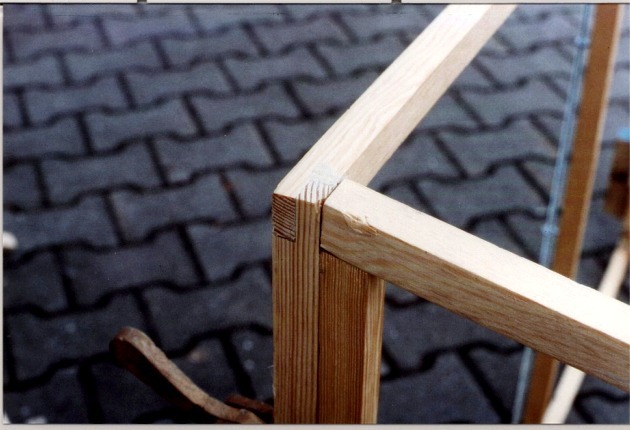

Für
die Außenkonstruktion des Gewächshauses finden die be-kannten
Holzverbindungen ihre Anwendung, die ggf. durch Winkel verstärkt
sind. |
 |
 |

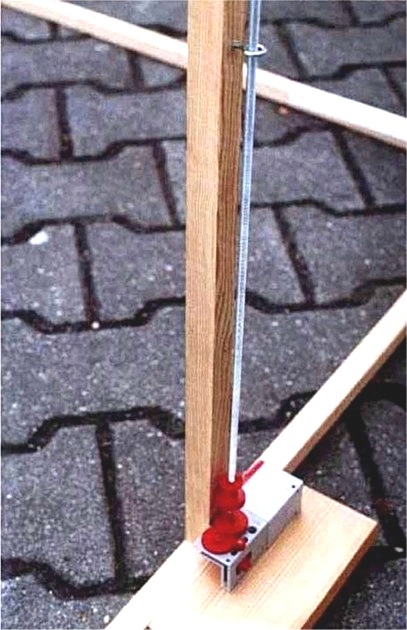

Eine
Vorrichtung, bestehend aus Elektromotor und Gewinde-spindel, sorgt für
das Heben und Senken des Daches. Diese Mechanik ist an der Rückseite
des Gewächshauses angebracht. |

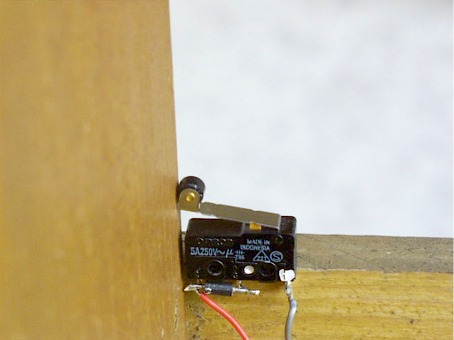

Nicht
vergessen werden dürfen 2 sog. Endschalter, die den Öffnungswinkel
des Daches begrenzen! |
 |
Herzstück
der Anlage ist eine Auswerteelektronik zur Temperaturmessung. Im Inneren
des Häuschens werden Fühler (sog. Heißleiter)
angebracht, die die Temperatur messen und etwaige Änderungen über
eine Auswerteelektronik zur Motorsteuerung weitergeben. |
 |
Je
nach Innentemperatur wird sich dann das Dach heben, wenn es im Gewächshaus
zu warm wird, oder senken, falls es zu stark abkühlen sollte. |
Um die elektronischen Bauteile richtig anzuordnen und auch im schulischen Bereich industriemäßig herzustellen, ist für die Auswerteelektronik eine Platine nötig. Nach dem Schaltplan wird die Layout zunächst mit dem CAD-Programm gezeichnet. Der Leiterbahnverlauf muss dazu exakt auf den Schaltplan und auf die jeweilige Bauteilegröße abgestimmt sein. Das fertige Layout druckt man schließlich mit dem Laserdrucker auf einer Folie aus, um die Epoxyd-Platine dann nach dem üblichen Fotoverfahren zu ätzen und sie anschliessend mit den Bauteilen zu bestücken: |
 |
 |
 |
 |
 |
| ...der
Schaltplan |
Übertragen
des Schaltplans in den Leiterplanverlauf |

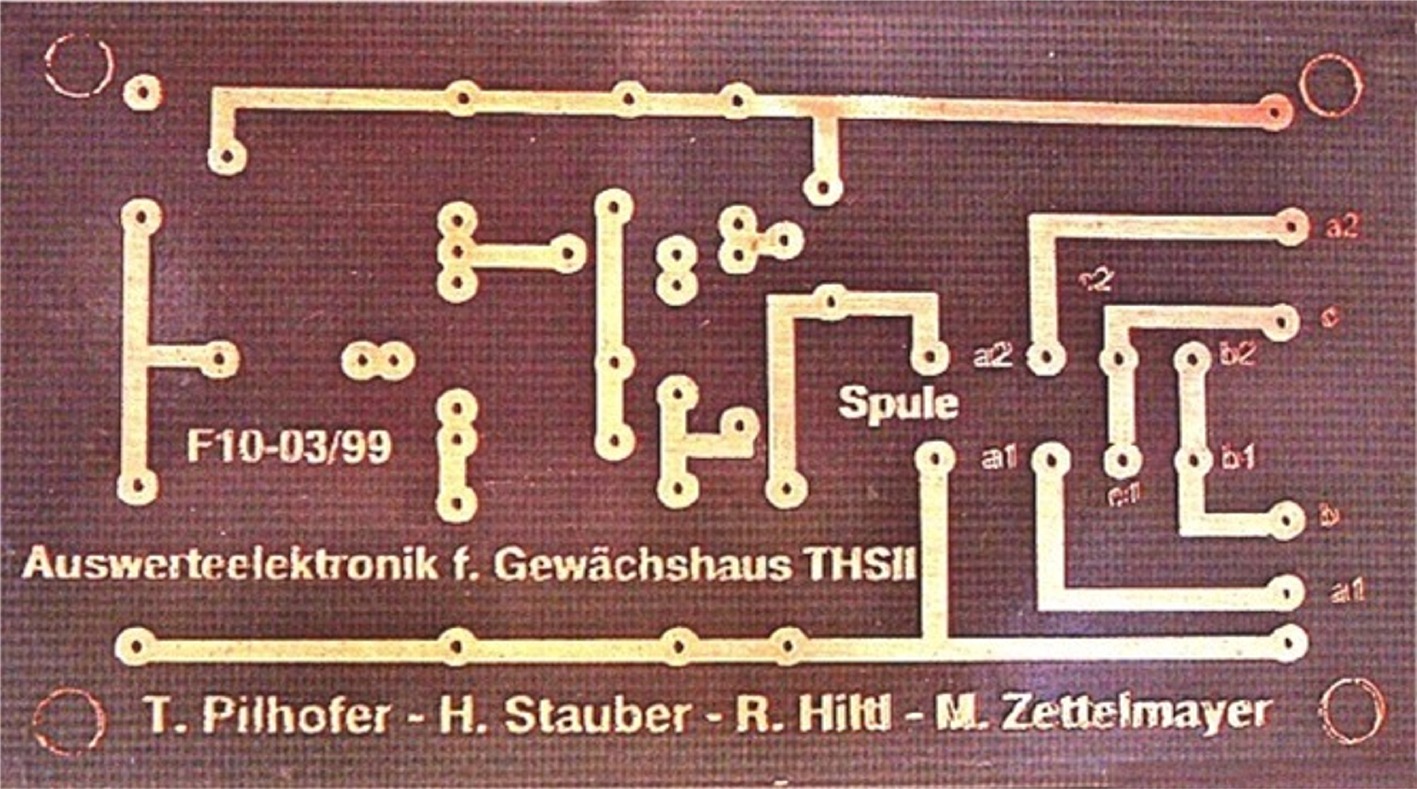

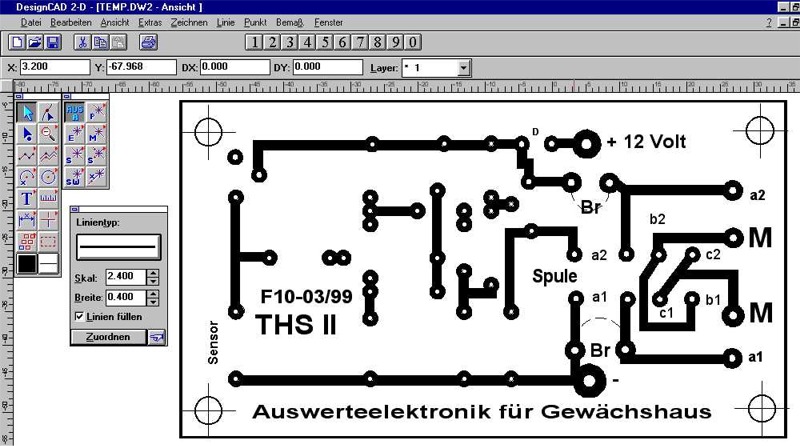

Konstruktion mit dem CAD-Programm | die
Lötseite |

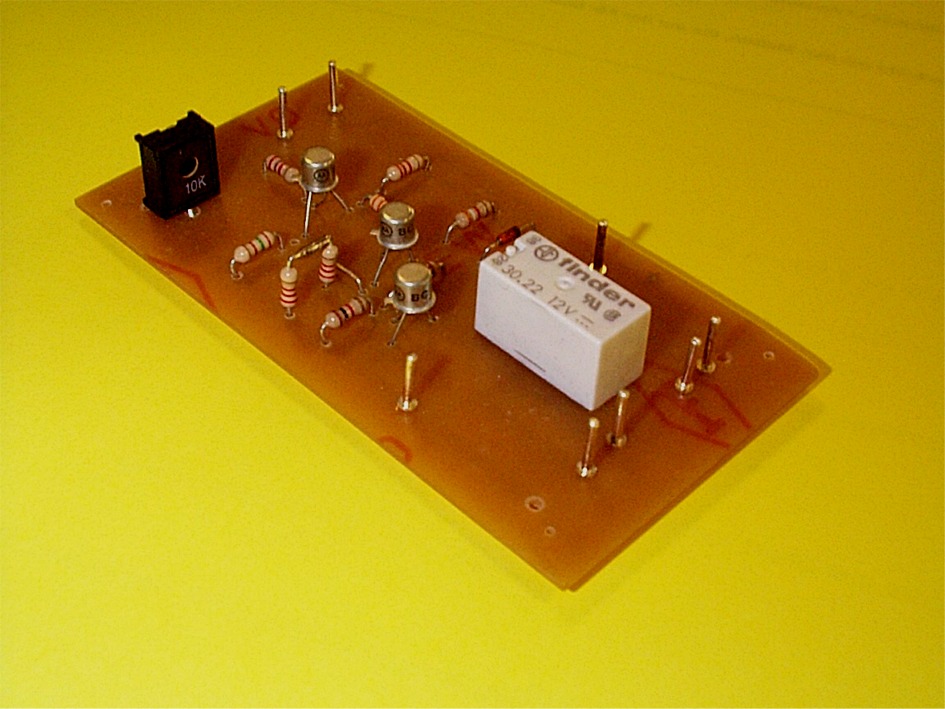

...fertig |
Es
ist möglich, anstatt des Temperaturfühlers einen Feuchtigkeitssensor
zu verwenden, der im Bedarfsfall eine Berieselungsanlage z. B. in Form
einer kleinen Pumpe in Gang setzen könnte. Dieses Projekt birgt vielfältige
zu-sätzliche Automatismen: |
|
|
| mögliche
Abläufe |
| Ebenso bietet sich die Spannungs-Versorgung der Elektronik durch eine Kombination von aufladbaren Batterien und einer kleinen Solarzelle an. |  |
