| Projekt: |  |
|
| Windmesser |
|
Bilder
zum Vergrößern anklicken |
| In
diesem Projekt ergänzen sich auf geradezu ideale Weise die Inhalte
der Fächer GtB und Informatik. Während der Gewerblich-technische-Bereich
Planung, CAD-Zeichnung und Konstruktion eines Windmessers übernimmt,
wird im Fach Informatik
ein Programm zur Auswertung der Windwerte geschrieben. Für alle Schüler
zugänglich (z.B. in der Aula) können diese Werte dargestellt,
gespeichert und damit zeitlich auch zurückverfolgt werden. |
 |

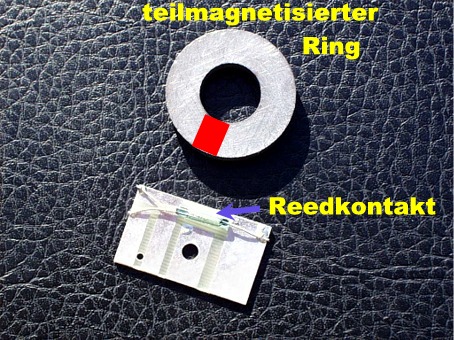

Herzstück
des Windmessers ist ein sog. "Reedkontakt"
- ein Schalter in einem luftleeren Glasgehäuse - an dem sich bei
Wind eine rotierende Magnetscheibe vorbeidreht. Der teilmagnetisierte
Ring schaltet bei jeder Umdrehung kontaktlos den Schalter im Glasröhrchen
und gibt somit einen Impuls. Diese Schaltfolge kann z.B. über die
RS232-Schnittstelle
eines PCs oder mit einem einfachen handelsüblichen Fahrradtacho
ausgewertet werden. |
||||
 |
 |
 |
||
Die
zeichnerische Planung erfolgt mit dem CAD-Programm |
 |
 |
|
||

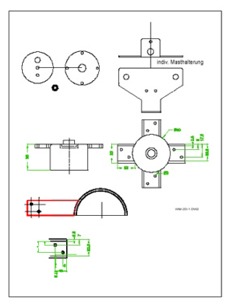

CAD-2D
mit Bemaßung |

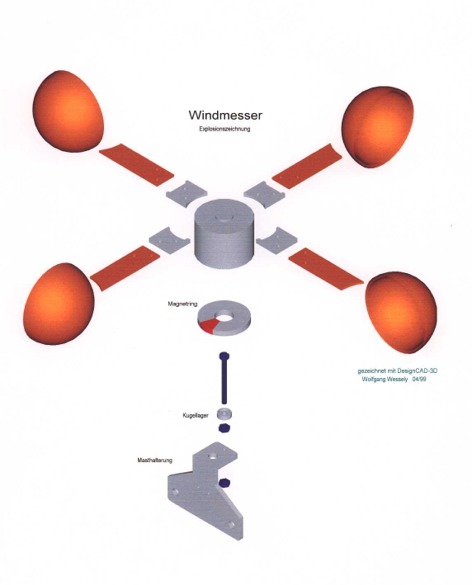

Explosionszeichnung
3D |
Explosionszeichnung
3D |

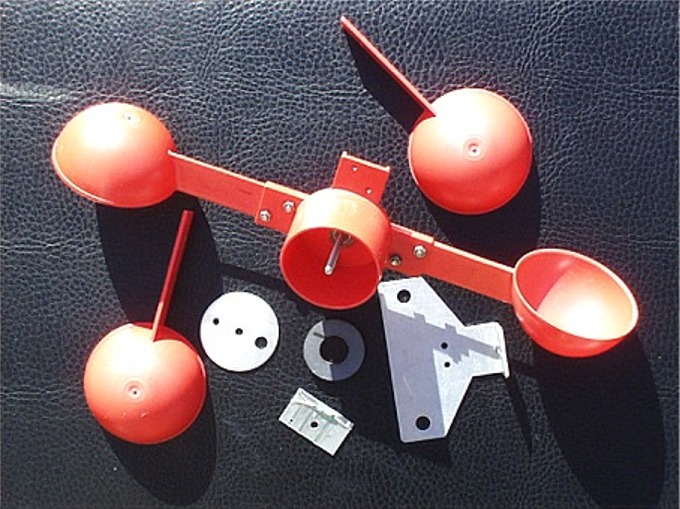

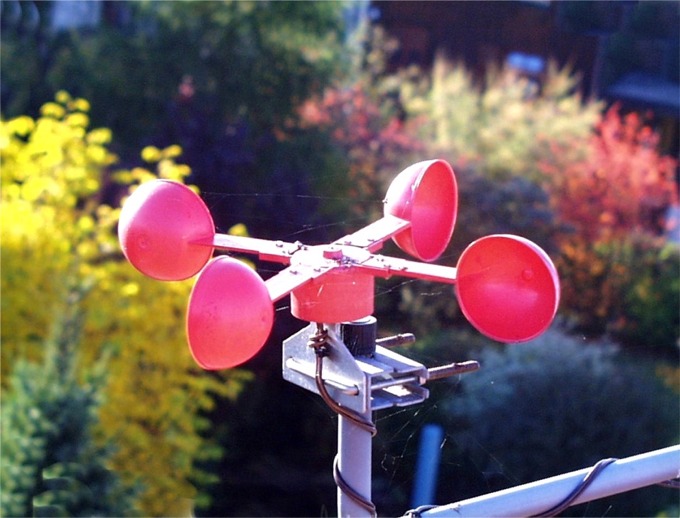

Das
Projekt kann ebenso mit Teilen aus der Bastelkiste verwirklicht werden. |
Der Fantasie sind keine Grenzen gesetzt: |
| - eine Fahrradnabe für das Mittelteil |  |
| - Fahrradspeichen für die Streben | |
| - halbierte Tischtennisbälle für die Windlöffel |
 |
 |
 |

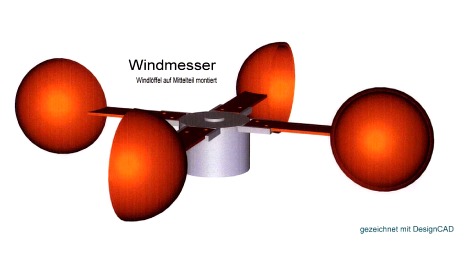

| Planung
mit dem CAD-Programm |

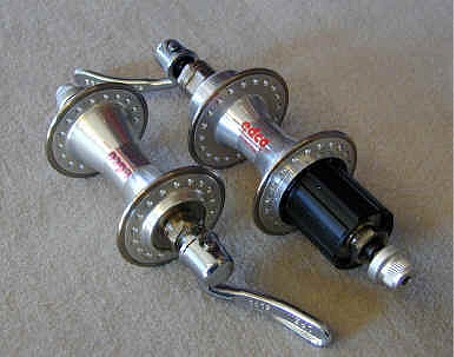

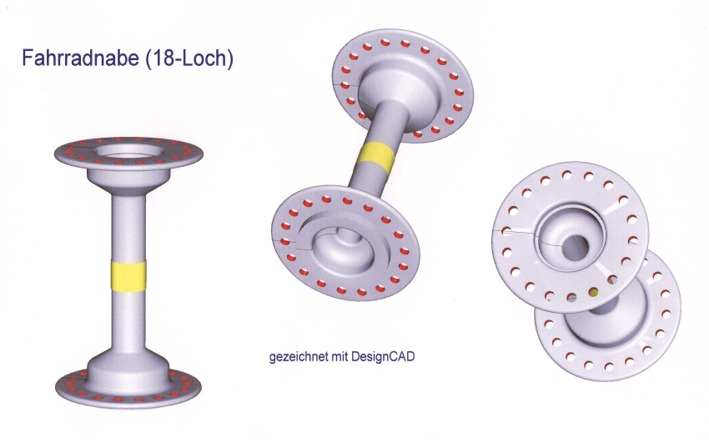

Fahrradnaben |

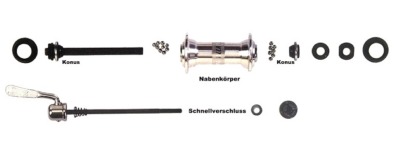

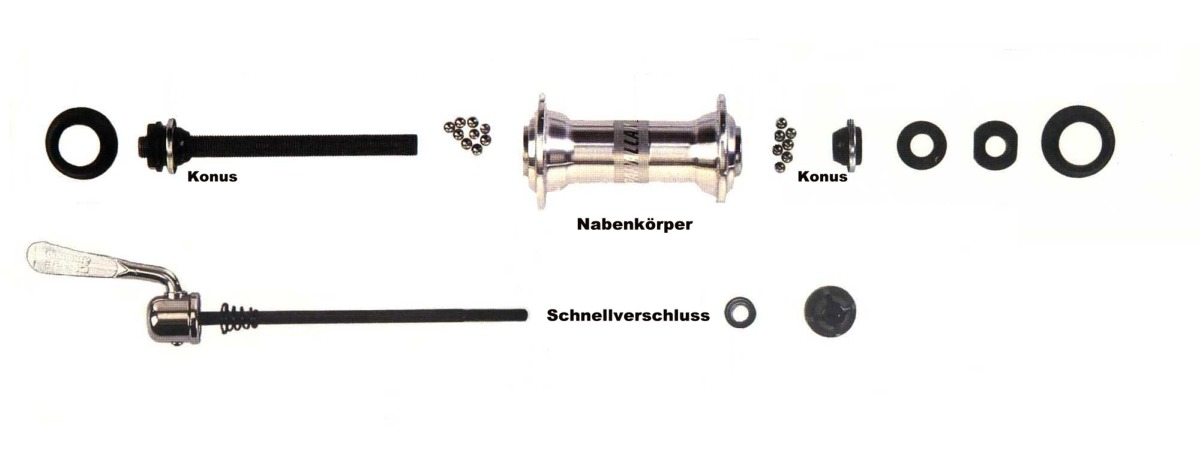

Demontage
einer Fahrradnabe |
